智影 R200 使用手册 | 大势智慧 Daspatial

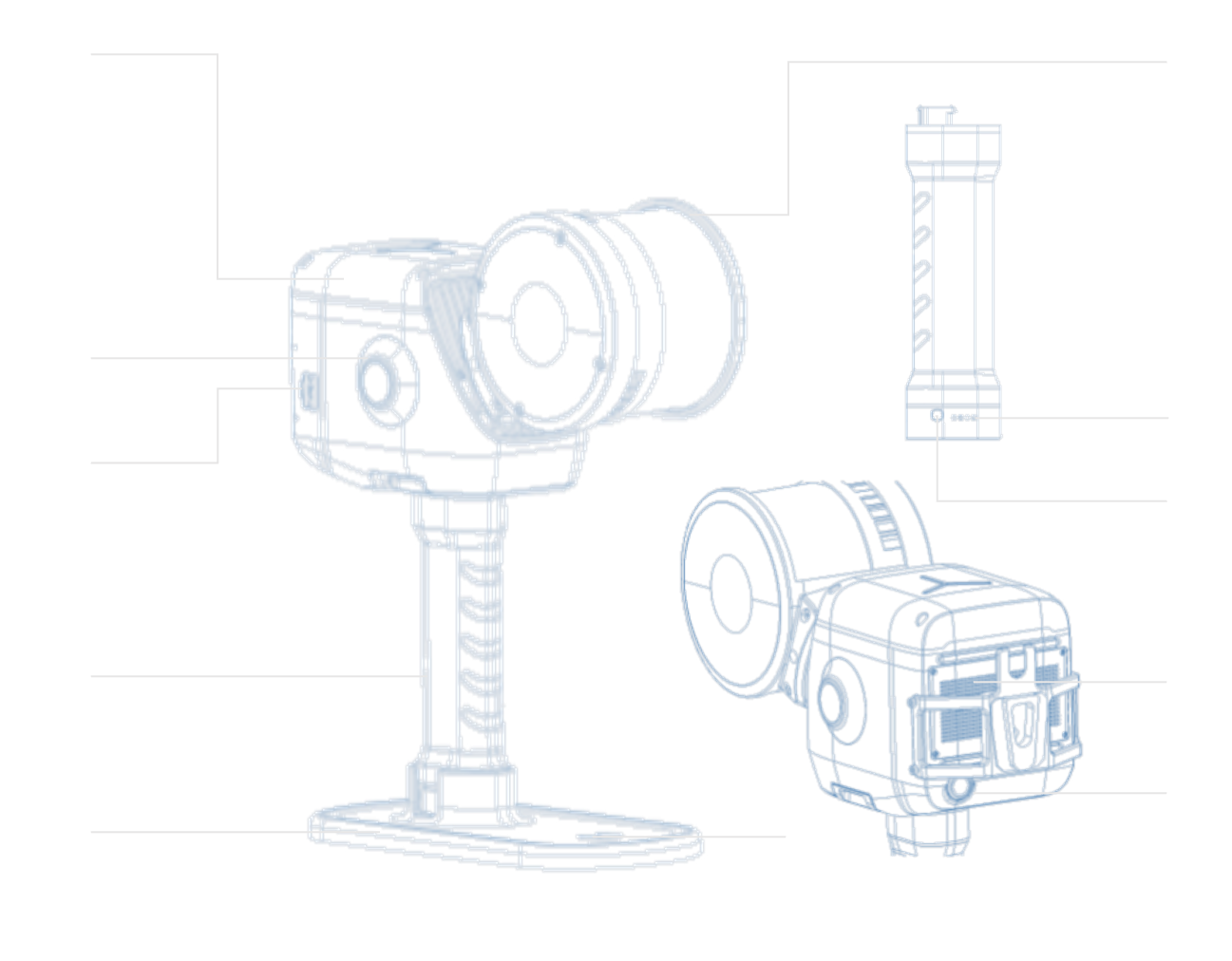

设备整体结构

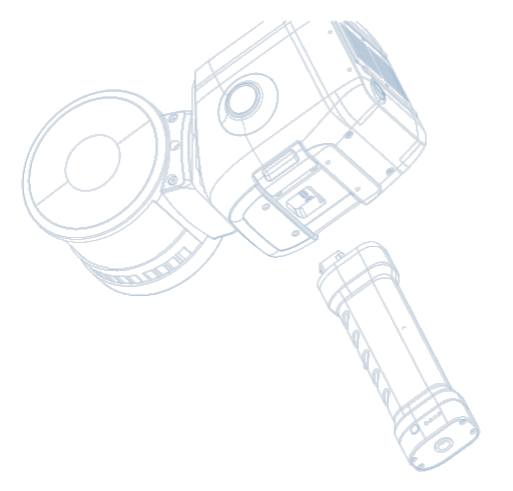

单手扶持主机，电池对准主机电池卡扣用力送入，听到咔嚓一声后即表示安装到位，安装后可轻轻晃动手柄电池检查是否安装稳定。

扶稳主机后，另一只手两手指按压连接处卡扣待电池松动后即可取下电池。

装拆-电池

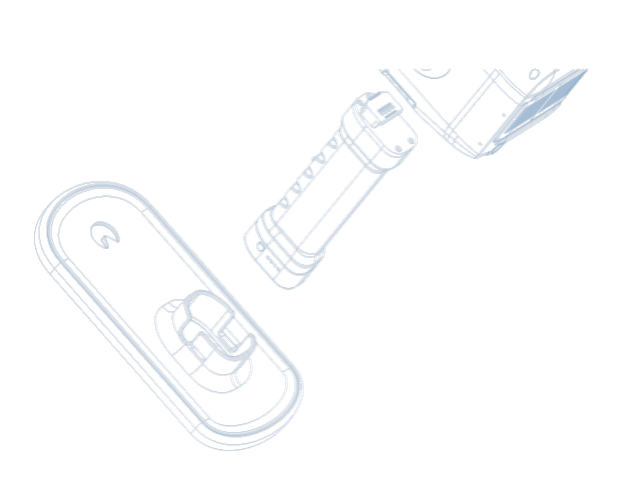

电池对准底座安装位后，用底部螺丝固定好即可完成安装，手柄电池有前后不对称设计，前后反着安装会插不进底座，请勿暴力安装。

装拆-底座

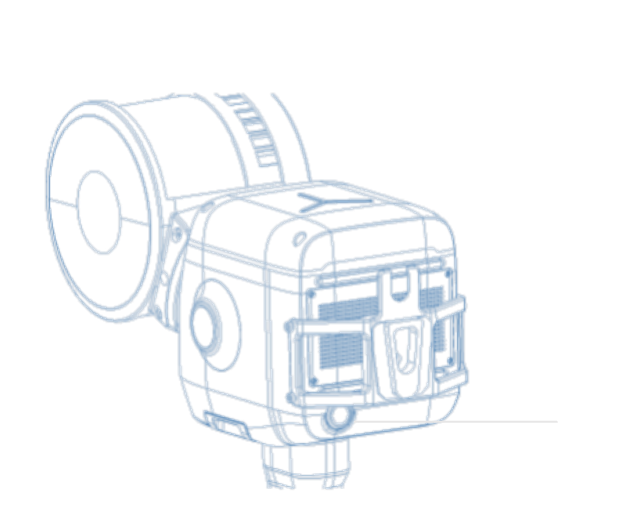

功能	操作	设备状态
开机	长按4秒	指示灯由蓝灯慢闪变为绿灯常亮待机
关机	长按4秒	指示灯熄灭
启动扫描	双击	当设备处于待机状态,双击按键,指示灯状态分别为绿灯常亮、绿灯快闪、绿灯慢闪,同时雷达转动,则标志启动扫描成功。
停止扫描	双击	由扫描状态双击按键，指示灯状态分别为绿灯慢闪、绿灯快闪、绿灯常亮,同时雷达停止转动，则标志停止扫描成功。
控制点记录	单击	当设备处于扫描模式时，单击按键，指示灯状态常亮1S左右后恢复到绿灯慢闪，则表示控制点记录成功。
切换U盘模式	单击	当设备处于待机模式时，单击按键，指示灯变成白色并最多持续3S,在白灯期间再单击一次按键,触发切换U盘模式。白色灯持续3S内无按键动作，则设备依然处于原模式。当设备处于U盘模式时，单击按键，指示灯变成白色并持续3S,在白灯期间再单击一次按键，触发切换到待机模式。白色灯持续3S内无按键动作，则设备依然处于原模式。

注意：

1）启动扫描前请将设备放在平整桌面上，启动扫描后待雷达转动后方可移动设备进行扫描。

2）启动扫描的时间约为30s。

3）停止扫描过程中，绿灯快闪状态表示设备正在存储扫描文件，此时断电可能会导致文件丢失或者文件保存不完全。

4）停止扫描后绿灯快闪的等待时间可能会较长，该时间取决于扫描的场景大小。

设备未启动

设备正在扫描

设备待机模式

U盘模式

设备未激活或注册过期

严重故障

设备开机中

待机模式与U盘模式切换中

启动/停止扫描过程中

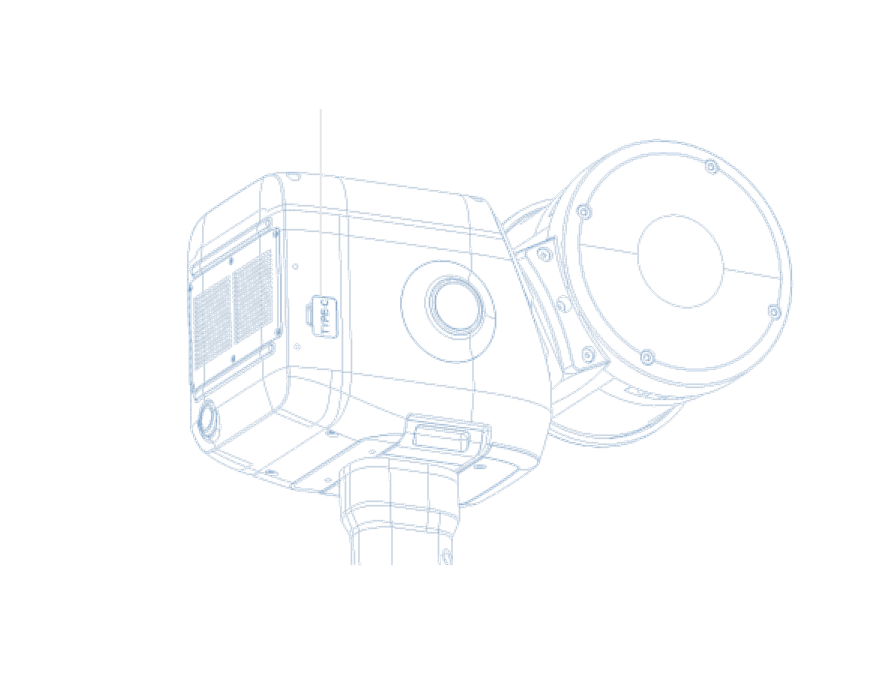

扫描作业完成后可通过主机Type-C口传输数据，主机开启U盘模式后使用仪器箱内的USB-AtoC数据线连接主机与电脑，电脑端应选择大于10Gbps的USB-A口（一般台式机箱后方会有速度标志，笔记本可官网查询USB口参数），否则传输速度会受限制。

注意：

1. 传输文件时请勿直接拔掉连接线，传输时断开数据线有概率导致主板损坏；

2. 传输文件时请保持电量充足，以免导致数据传输失败；

3. 数据传输时请勿切换U盘状态；

本设备为精密设备，为确保精密仪器的安全收纳并避免损坏请务必仔细注意以下几点：

设备使用完成请原位放回仪器箱，轻拿轻放，注意保护雷达头避免磕碰；
仪器应存放在温度稳定（建议5-30℃）、湿度≤70%的封闭环境中，避免剧烈波动导致内部零件发生形变。长期停用时需定期通电除潮，必要时使用恒温恒湿柜或防潮袋保持干燥；
